XMT*6000系列智能温度调节仪使用说明书

产品型号：XMTE-6000系列

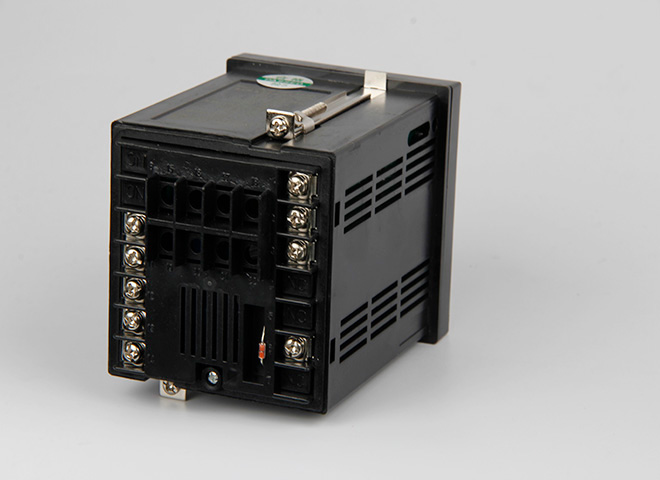

外型尺寸：72（宽）*72（高）*110mm

常用型号举例：XMTE-6411   XMTE-6412  XMTE-6502等（参考产品选型说明）

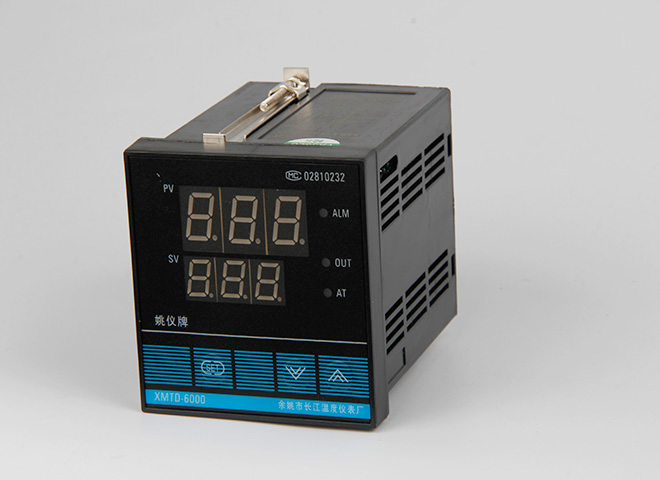

XMT*6000系列仪表为智能型双排三位显示仪表，分别显示测量值和设定值，仪表为三键操作，参数设置简易，输入信息方便等功能。控制方式有二位式控制、PID控制，仪表采用进口超强抗干扰芯片设计，质量可靠。

二、要技术参数

1、测量误差：±0.5F·S±1字，附加冷端补偿误差±1℃

2、继电器输出触点容量：阻性负载7A

3、固态继电器驱动信号：电流大于15mA空载电压大于12V，周期约2S

4、可控硅过零触发信号：大于100mA，瞬时最大1A

5、工作电源：100V～242V，50HZ

6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

三、产品型号意义

XMT□—6  □  □  □

1     2   3   4

空格1:为外型尺寸标号

空: 160×80×90   开孔152×76；          A:  96×96×90   开孔92×92；

D:  72×72×110    开孔68×68；       E:  48×96×90   开孔44×92；

F:  96×48×90     开孔92×44；       G:  48×48×100    开孔45×45；

S:  80×160×90    开孔 76×152；

空格2:. 为主控制方式

‘1’:二位式回差(死区加大)控制； ‘4’:触点通断二位式PID调节； ‘5’ :固态继电器；‘7’ :可控硅过零触发

空格3: 为附加报警-

‘空或0’无报警； ‘1’上限触点报警；

空格4 : 输入信号分类-

‘1’ :热电偶；‘2’ :热电阻；
